ＣＡＤ利用技術者試験１級 注意：古い |

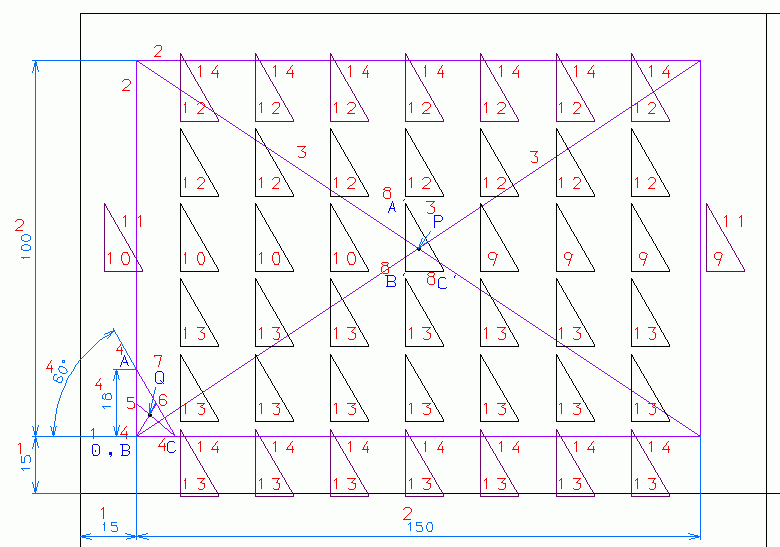

平成 ９年度 問 ７ 作図
１．区画（ニ）の左下を原点（０，０）とし（１５，１５）を点Ｏとする。２．点Ｏを基準として、垂直方向に１００ｍｍ、水平方向に１５０ｍｍの長方形領域を描く。
３．２．の長方形の対角線を描き、その交点を点Ｐとする。
４．任意の位置に三角形ＡＢＣを描く。この場合は、点Ｏに三角形の点Ｂを配置する。
点Ｂを始点とし、垂直方向に１８ｍｍの長さで線分を描き、終点を点Ａとする。
点Ａを始点とし、６０°の線分を描き、点Ｂを通る水平線との交点を点Ｃとする。
５．線分ＡＢの長さを２等分した点を始点とし、点Ｃを終点とする線分を描く。
６．線分ＡＣの長さを２等分した点を始点とし、点Ｂを終点とする線分を描く。
７．５．６．で描いた線分の交点を点Ｑとする。
８．三角形ＡＢＣを、点Ｑから点Ｐに平行移動し、三角形Ａ’Ｂ’Ｃ’とする。
９．三角形Ａ’Ｂ’Ｃ’を右方向に間隔２０ｍｍで４回複写する。
１０．三角形Ａ’Ｂ’Ｃ’を左方向に間隔２０ｍｍで４回複写する。
１１．８．９．で複写した三角形のうち、長方形からはみ出した三角形を削除する。
１２．８．９．で複写した三角形を上方向に間隔２０ｍｍで２回複写する。
１３．８．９．で複写した三角形を下方向に間隔２０ｍｍで３回複写する。
１４．１２．１３．で複写した三角形のうち、長方形からはみ出した三角形を削除する。
cad_technical_expert_0907_d_01.dxf (45 kb)問題 解答 解説 作図
