ＣＡＤ利用技術者試験１級　注意：古い

平成　９年度　問　１　作図

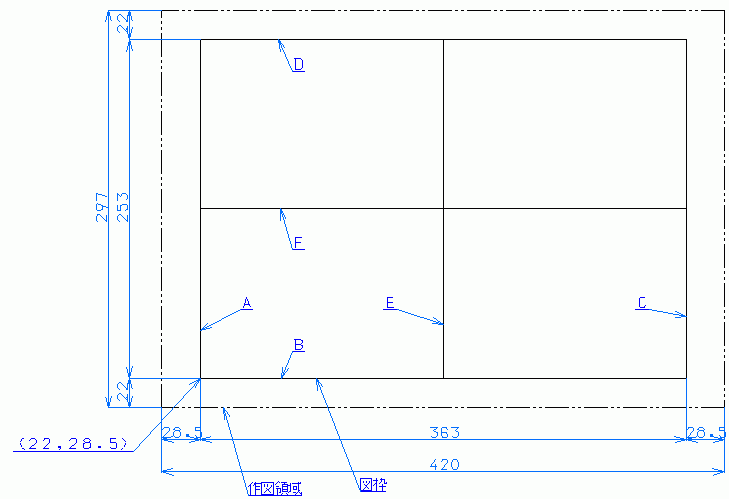

１．Ｘ座標２８．５ｍｍの垂直な線分Ａを描く。
２．Ｙ座標２２ｍｍの水平な線分Ｂを描く。
３．線分Ａから右方向に３６３ｍｍ離れた平行な線分Ｃを描く。
４．線分Ｂから上方向に２５３ｍｍ離れた平行な線分Ｄを描く。
５．線分Ａと線分Ｃの中心線Ｅを描く。
６．線分Ｂと線分Ｄの中心線Ｆを描く。

cad_technical_expert_0901_d_01.dxf (22 kb)

問題解答解説作図
