ＣＡＤ利用技術者試験１級 注意：古い |
平成 ８年度 問１７ 作図

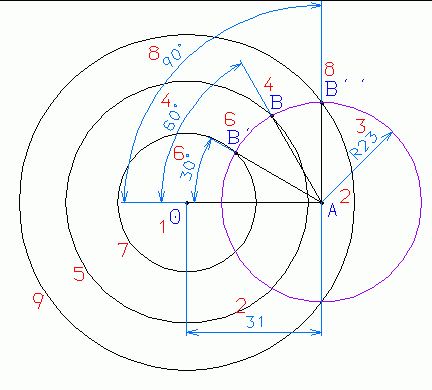

線分ＯＡ，ＡＢを仕上がり図形として残すかは不明。１．区画（ロ）の左下の角を原点（０，０）とし（８０，８０）を点Ｏとする。
２．点Ｏから長さ３１の線分ＯＡを描く。線分ＯＡの方向は任意。
３．点Ｏを中心とし、半径２３の円を描く。
４．点Ａを始点とし、線分ＯＡに対し６０°の線分ＡＢを描く。線分ＡＢの方向は任意。
５．点Ｏを中心とし、半径ＯＢの円を描く。
６．点Ａを始点とし、線分ＯＡに対し３０°の線分ＡＢ’を描く。線分ＡＢ’の方向は任意。
７．点Ｏを中心とし、半径ＯＢ’の円を描く。
８．点Ａを始点とし、線分ＯＡに対し９０°の線分ＡＢ’’を描く。線分ＡＢ’’の方向は任意。
９．点Ｏを中心とし、半径ＯＢ’’の円を描く。
cad_technical_expert_0817_d_01.dxf (15 kb)問題 解答 解説 作図
