ＣＡＤ利用技術者試験１級 注意：古い |
平成 ７年度 問 ４

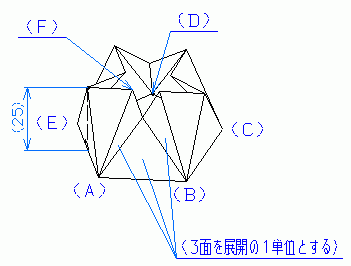

問 ４ 立体図に示す容器は平面で作られ、底面は正五角形、上面の星型の各辺は等長で高さ２５ミリの水平線に沿って開いている。次の指示に従ってこの
容器の展開図を作図しなさい。
- 作図は下記区画（ハ）に行なう。
- 図面中で（ ）で示した寸法及び注記は記入しないこと。

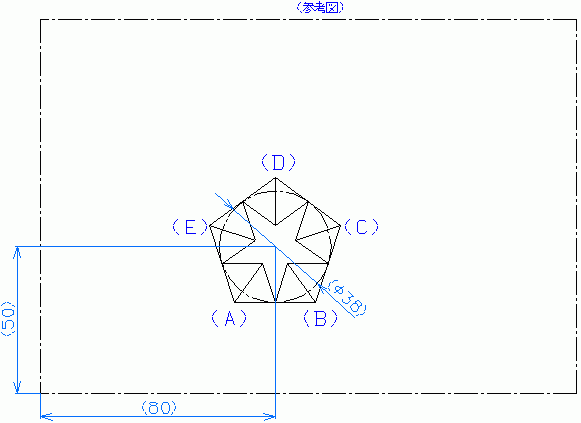

- 参考図に示す位置と方向に、底面ＡＢＣＤＥの外周に立ち上がる１５個の側面を、
図に示す３面を単位に５グループに分け、各グループの３面を底面の外側に展開し、
ＡＢ・ＢＣ・ＣＤ・ＤＥ・ＥＡ、５辺の周囲に配置すること。 - 区画左下を原点（０，０）とした時の展開図における点Ａから点Ｆまでの距離を小数点以下２桁まで求め、数値記入欄に記入せよ。
（例 １００．００） - 仕上がり図形以外の要素は消すこと。
解答用紙 cad_technical_expert_0799_q_01.dxf (7 kb)
問題 解答 解説 作図
