ＣＡＤ利用技術者試験１級 注意：古い |
平成 ７年度 問 １ 解説
１．作図領域は、Ａ３（２９７ｍｍ×４２０ｍｍ）の紙の大きさに設定する。紙の大きさはあらかじめ覚えておく必要がある。（なぜＡ３と判断するかはっきりした根拠は不明だが、問題用紙に記入されているか、記入されて無くても図枠の大きさからＡ３が最も適していると判断できる。）

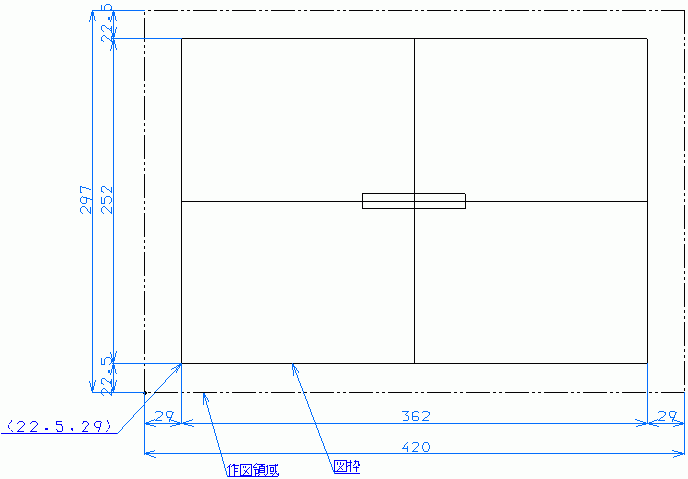

２．図枠が作図領域のほぼ中央に来るように、余白の大きさを求める。（４２０−３６２）÷２＝２９ （２９７−２５２）÷２＝２２．５
よって、図枠の左下隅を（２９，２２．５）とする。
ほぼ中央になれはいいので、図枠がはみ出ていなければ問題ない。
３．原点（０，０座標）は何処でも良い。（多分。）特に問題なければ、作図領域の左下にする事をおすすめする。
cad_technical_expert_0701_e_01.dxf (19 kb)
問題 解答 解説 作図
