AR_CAD |
なぜ、またフリーの2D CADを探しているかというと、ホームページ作成用ということで探しています。
海外物はJIS規格逸脱、機械系は機能制限があるので、もっと使えるCADはないかと物色しています。
AR_CADは、特徴があり使えそうなので、とりあえずさわってみました。
まだ、ちょっとしか触っていませんが、書きます。
- 特徴(超抜粋)
- フリーソフト。
- DXF,DWG,JWW,JWC...他、の入出力ができる。PDF,画像系...他、の出力ができる。(DWGは、引き出し線は対応外。アイタタ！)
- 操作が簡単。ラクチン。逆に、超ハイスピード操作はできないかも。
- 壁紙が設定できたり、ビジュアル系のカスタマイズができる。
- チュートリアル有り。分からない部分もあるけど。
- 円弧へのコーナーＲは、コーナーＲコマンドでは多分できない。円コマンドの接触円で描いて、不要部削除する。
- 詳しくは以下で
- 株式会社システムハウス福知山の、左メニューの、「製品について」「製品紹介」の、「AR_CAD（二次元汎用CAD）」
- AR_CAD OFFICIAL WEB SITEの、左メインメニューの、「製品紹介」
- AR_CADのメーカ、株式会社システムハウス福知山
- AR_CAD専用ページ、AR_CAD OFFICIAL WEB SITE
- ダウンロードは、株式会社システムハウス福知山から。
- その他
- コーナーＲコマンドは、「面取り」内にあります。
- 操作方法(超抜粋)
- まずは、ヘルプの、「基本操作」を覚える。
- サブメニューは、プルダウンメニューの下に出てくるので気を付けて。
- チュートリアルを実施する。
- 基盤のパターン設計の操作説明を実施する。
- ヘルプを全て見る。
トップページ左メニューの「ダウンロード」→「AR_CAD」→「AR_CADインストーラ 【SHFWEB会員専用】」。本体はこれだけ。
DWGの入出力には、外部実行ファイルが必要です。設定方法は、ヘルプの、「データ管理」の、「DWGフォーマットについて」を参照してください。
無料会員登録してからダウンロードした方が楽。どうせ、HELPとチュートリアルは必要だし、掲示板で質問できる。
ネット上に、ほとんど情報が無いと思ったら、会員ページが充実していた。

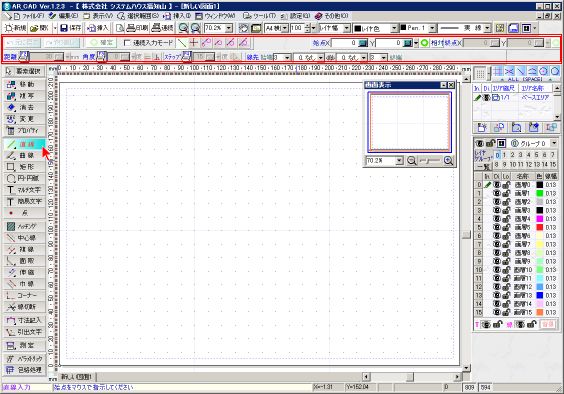

赤四角で囲った部分。
AR_CAD OFFICIAL WEB SITEの、左メインメニュー内の、「SHFWEB会員専用」「 簡単！ＡＲ ＣＡＤ講座」を実施する。
卓上ＮＣ応援団の、右上の、「２次元フリーＣＡＤ」を実施する。
これは、使っていかないとわからないな．．．。
